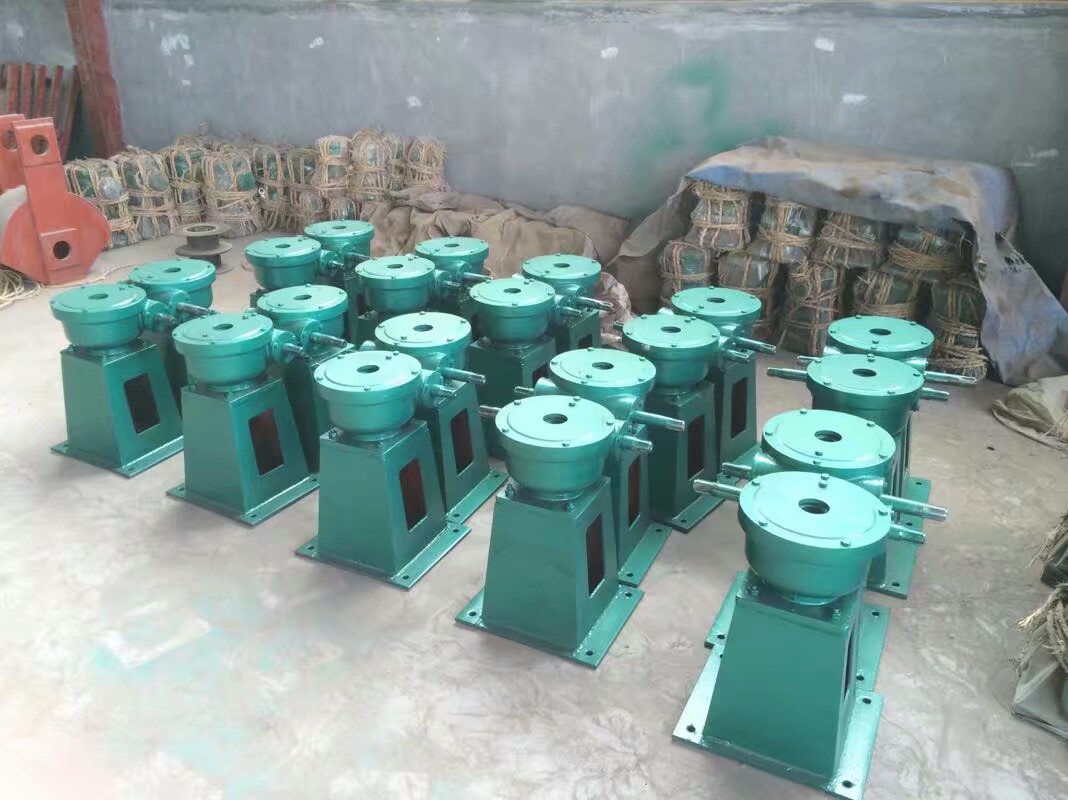

手推式螺杆启闭机

作者:admin    发布时间:2020-10-15 16:39:17     浏览次数 :251


  螺杆启闭机的安装步骤:

  1、在安装螺杆启闭机时一定要保持底座基础布置水平180º启闭机底座与基础布置平面的接触面积要达到90%以上;螺杆轴线要垂直闸台上衡量的水平面;要与闸板吊耳孔文和垂直,避免螺杆倾斜,造成局部受力而损坏机件。

  2、将手动螺杆启闭机置与安装位置,把一个限位盘套在螺杆上,将螺杆从横梁的下部旋入机器中,当螺杆从机器的上方露出后,再套上限位盘。螺杆的下方与闸门链接。

  3、对于安装启闭机的基础必须稳固安全,机座和基础构件的混凝土,按图纸的规定浇筑,在混凝土强度未达到设计强度时,不准拆除和改变启闭机的临时支撑,更不得进行调试和试运转。

  4、在安装时根据闸门起吊中心线,找正中心使纵横向中心线偏差不超过正负3mm,高程偏差不超过正负5mm,然后浇注二期混凝土或与埋钢板链接。

  5、对于产品的电气设备的安装,一定符合图纸及说明书的规定,全部电气设备均可靠的接地。

  6、在产品安装完毕,要对机器进行处理,补修已损坏的保护油漆,灌注润滑。

  螺杆启闭机调试方法及注意事项:

  1、当启闭机在无荷载的情况下,保证三相电流不平衡不超过正负10%,并侧出电流值。

  2、对于上、下限位的调节:当闸门处于全闭的状态时,将上限为压紧上行程开关,并固定在螺杆启闭机的螺杆上;当闸门处于全开时,将下限位盘压紧下行程开关,并固定在螺杆上。

  3、对于启闭机的主令控制器调整,必须保证闸门升降到上、下限位时的误差不超过1cm。

  4、安装后,一定要做试运行,一作无载荷试验,即让螺杆作两个行程,听其有无异常声响,检侧安装是否符合技术要求。
