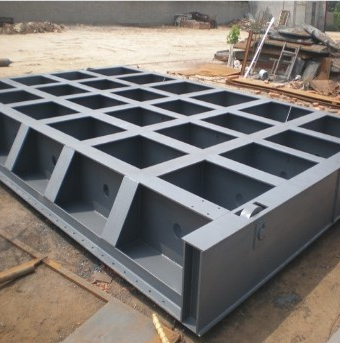

钢闸门 的表面在热喷涂之前，要把闸门金属表面的铁锈、氧化皮、油污、焊渣、灰尘、水分等杂物清除完毕，让钢闸门全部露出灰白的金属原色，一定要保证干燥，也可以有一定的粗糙度，为了保证热喷涂料和钢闸门有良好的附着力。具体方法如下：

喷砂处理施工要求

      清除杂物的方法应该采用喷射或抛射，大部分采用喷射，就是人们经常说的喷砂除锈。

      喷砂机是喷砂处理设备，在必要的条件选取合适的磨料，可以达到高质量的表面处理效果。喷砂采用气操作压力不能小少于0.5Mpa，配备6m3／Sr空气压缩机。采用流动式空气压缩机时，它的排气量为6m3／s，额定压力为0.8Mpa，功率为37kw。喷砂处理用的压缩空气必须经过冷却装置以及油水分离器处理，为了保证压缩空气的干燥、没有油。油水分离器一定要定期清理。喷砂的时候喷嘴尺寸为6～8mm，在使用过程中，由于磨损，孔口直径增大了25％时应该换喷嘴。喷嘴到闸门金属表面应保持100～300mm的距离。喷射方向与闸门金属表面法线的夹角以15°－30°为宜。喷砂用的材料有很多，性能各不相同，一般采用强度较高的石英砂。材料使用前应该保持干燥，水量不可以大于1％，否则必须进行炒砂或烘干处理。对材料的料径也有要求，值应在0.75－3.0mm之间。
